eNSP使用USG6000V

发布时间：9 months ago 更新时间：5 months ago
网络

NSP

eNSP的最终正式版为 1.3.00.100 而 1.3.00.200T 为最后的一个测试版本，测试版本有些功能是不稳定的，且没有经过测试，那么我们在选择eNSP的版本时，就选择 1.3.00.100就行了。

eNSP下载链接：

https://www.alipan.com/s/YvmPo1s4YpT 提取码：cj95

首先安装步骤一中的所有依赖文件VirtualBox、WinPcap和Wireshark。具体安装步骤这里不进行演示。

然后在安装步骤2中的 eNSP 1.3.00.100 Setup.exe。

如果你已经安装了其他版本的 eNSP 那么请使用一些工具例如：Geek等来删除eNSP软件

PS: 我不知道是不是必须使用卸载工具来卸载软件，貌似直接使用Windows的软件管理卸载也是可以的。

需要注意的是，在删除旧版本的eNSP时，你还需要将 WinPcap 给卸载掉

镜像

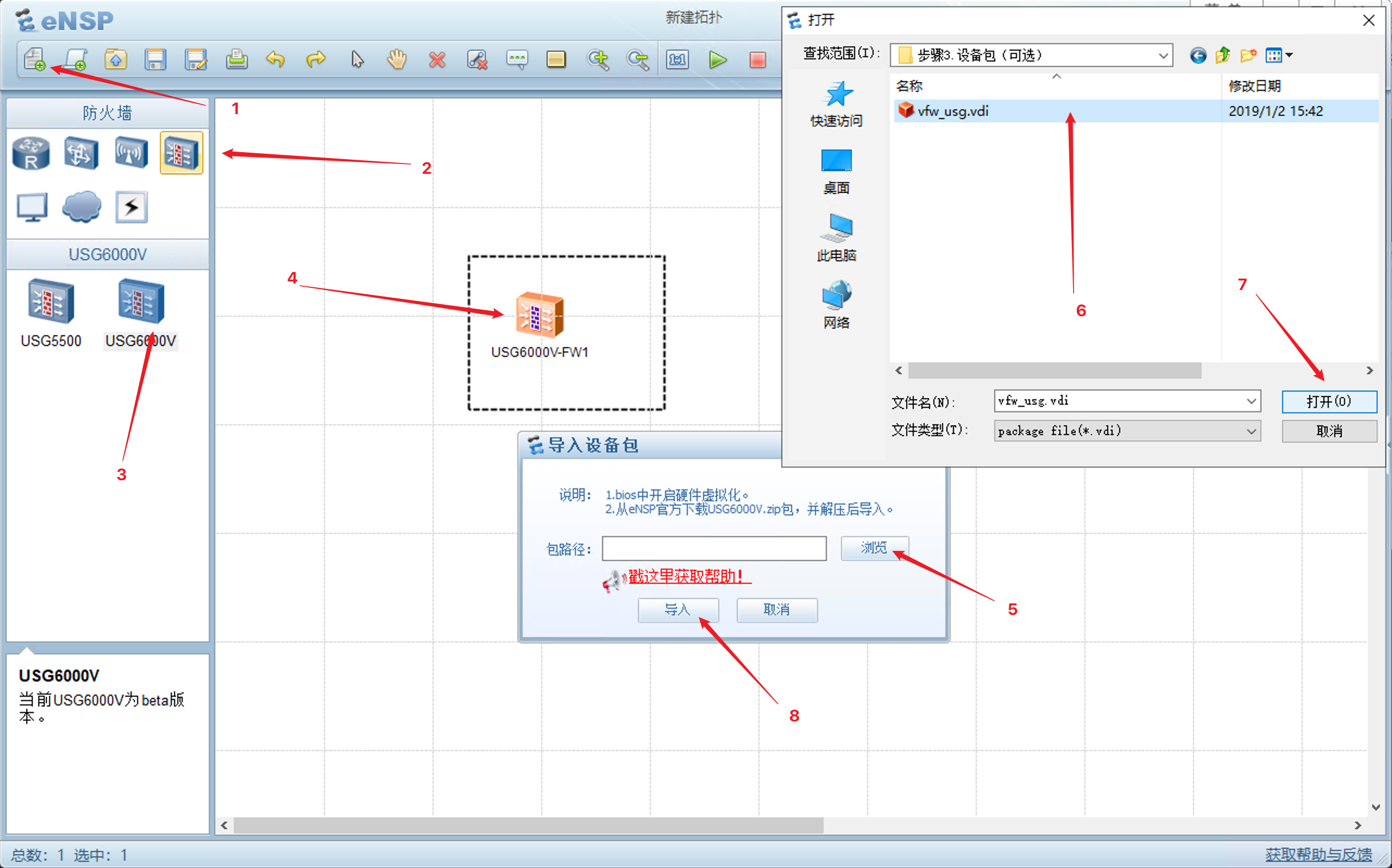

USG6000V的镜像在 步骤3中，一般情况下我们选择USG6000V-enspv1.3.zip，将该压缩包解压猴你可以得到一个 vfw_usg.vdi文件，在我们安装完成 eNSP 后，打开eNSP，并且新建一个拓扑图，选中USG6000V防火墙，拖入拓扑中，并点击运行，它会提示导入设备包，选中解压后的文件，并点击打开，然后选择导入。

image-20240605004912128

等待一段时间以后，该防火墙虚拟系统应该已经正常导入。我们可以再次点击启动。

Web

在使用防火墙时，我们大多是情况下都会使用Web管理页面，这里将演示如何使用。

注意事项：

  1. 如果你是卸载了旧版本然后安装的 eNSP，那么你应该卸载了WinPcap并重启，之后再使用步骤1中的WinPcap 4.3.1 安装一次。
  2. 当你发现无论如何等待，都无法启动 USG6000V 的时候。1、重启 eNSP 再运行；2、打开你的 VirtaulBox 虚拟软件，并完全删除名为vfw_usg的虚拟机，如果提示无法删除，请退出eNSP后再操作；

查看本地网卡配置

本地网卡的选择有两种：

  1. VirtualBox Host-Only Network: USG6000V 的资源占用可能会比较大，其它无坏处
  2. VMware Network Adapter VMnet8：USG6000V的资源占用会较小一点，前提是你有 VMware 虚拟化软件

无论哪一本地网卡，我们都需要查看一下该网卡的IP地址。使用 WIN+R 输入 cmd 回车，然后在命令行终端输入 ipconfig，根据对应的接口名，查看该接口的IP地址，后面会用到。

创建Cloud

模拟器是一个与主机隔离的环境，来模拟网络的，模拟器的环境与主机不同。eNSP 提供了一个可以使用户接入模拟器网络环境的功能，那就是 Cloud，它可以主机网卡作为一个外部接口，将 UDP 端口作为模拟器内部接口的方式，来实现虚拟环境与物理机互通。

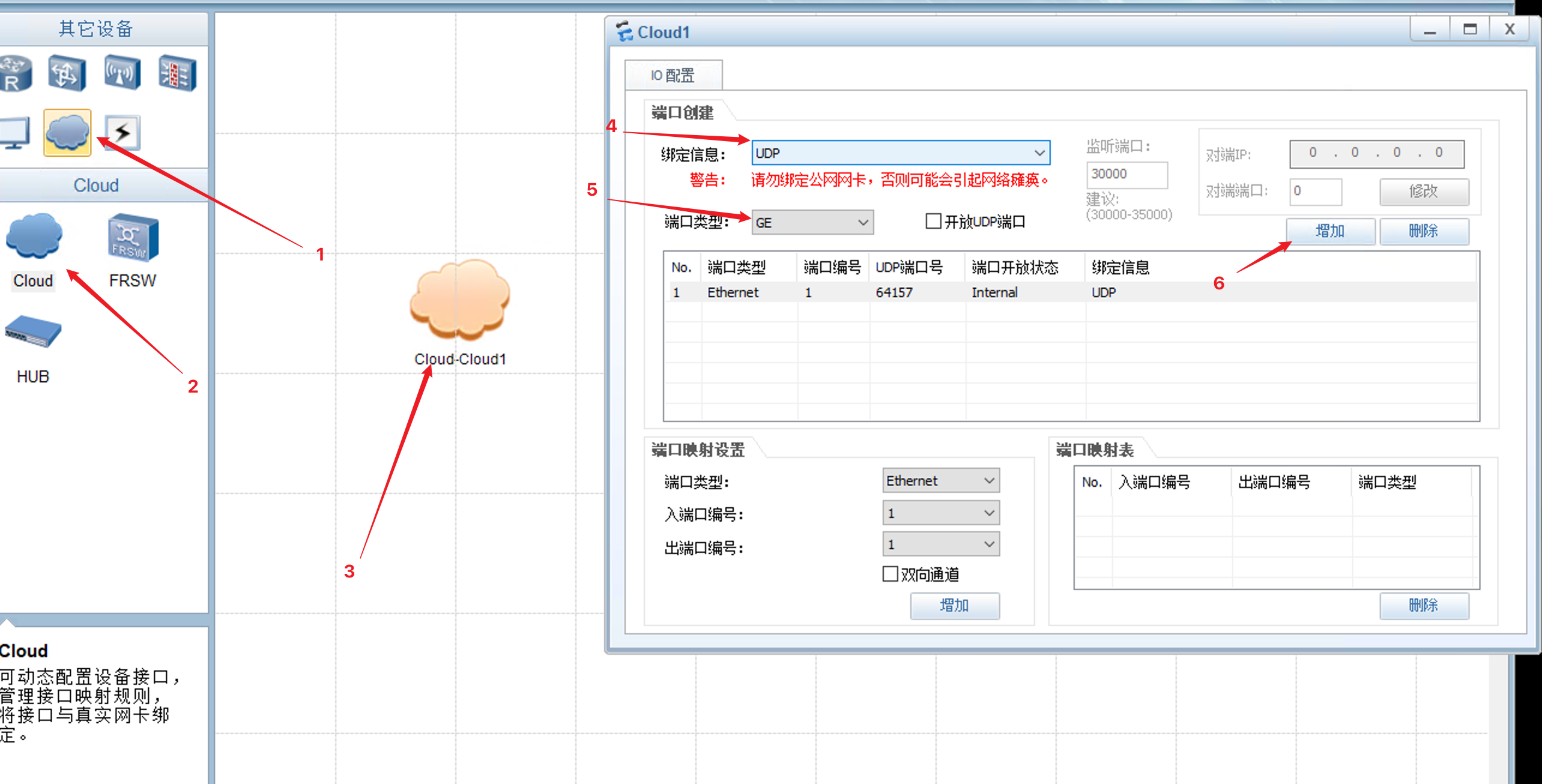

这里我们先创建一个内部接口UDP

image-20240605010635255

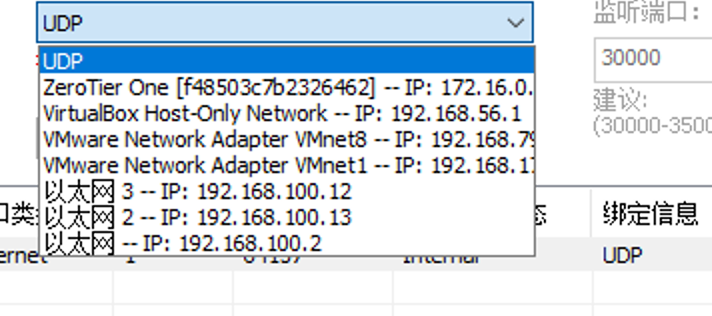

创建外部的接口

如果你只有 VirtualBox 的接口说明你没有重新安装WInPacp。

image-20240605010932167

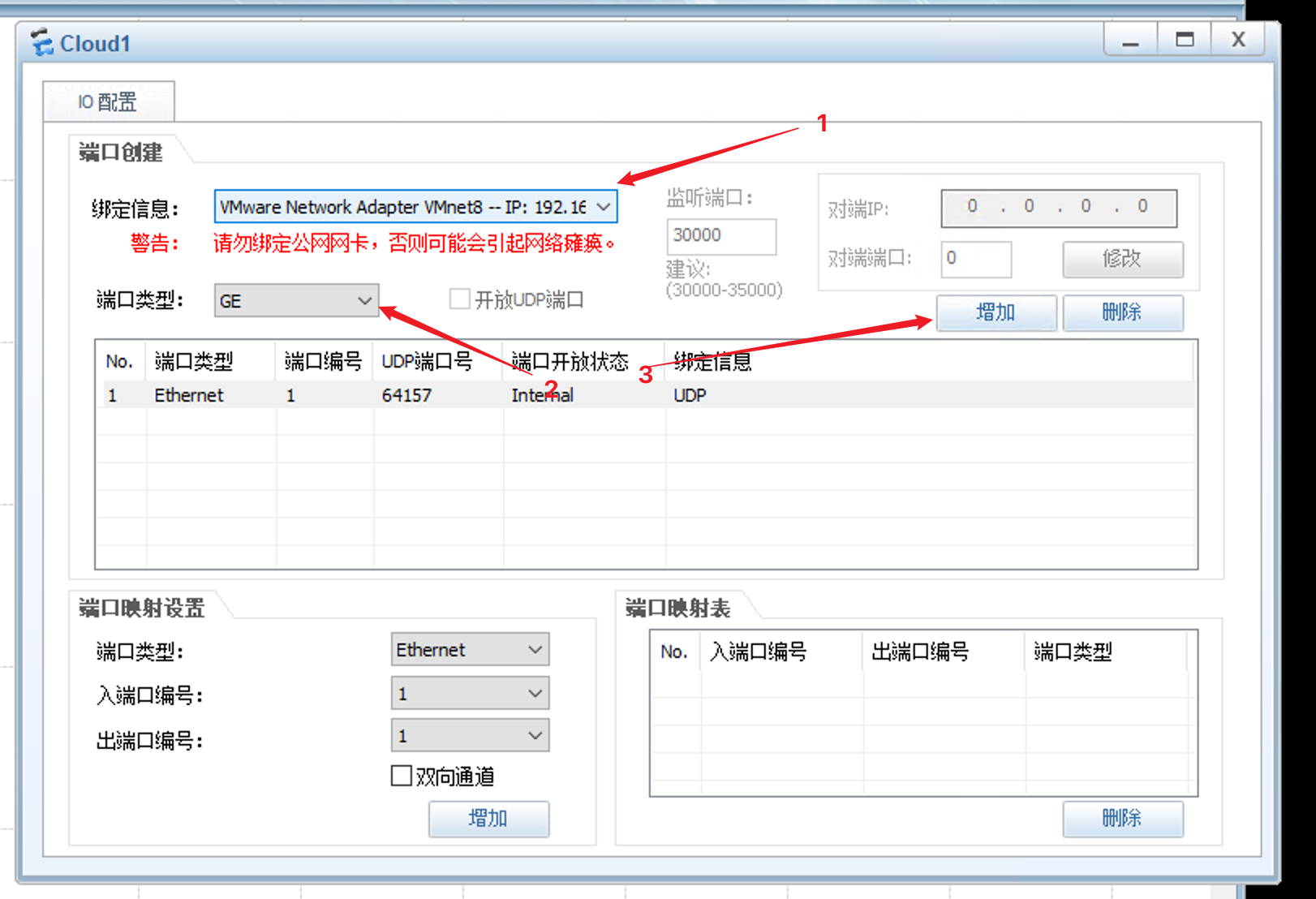

我这里选择使用VMware 的本地主机接口

image-20240605011045148

添加内外端口映射，这里需要注意的是入端口编号表示内部接口，出端口编号表示外部接口，这里不要弄错了，不然通不了。还有一个就是双向通道，就是接口的工作模式，以全双工的模拟工作。

image-20240605011210170

配置

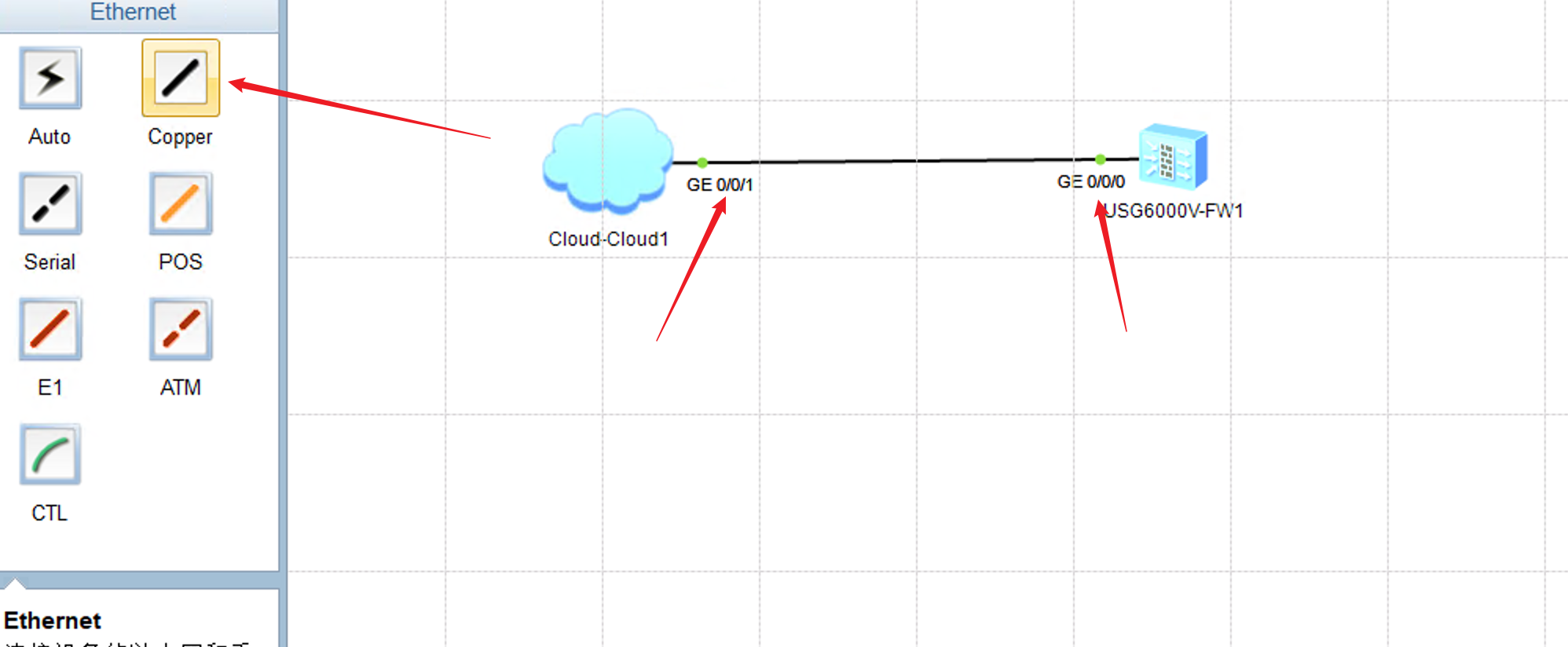

我们先将Cloud和防火墙进行连线，需要注意的是，连线不要使用 Auto，手动选择 Copper（这里有一个心跳的问题） ，并将 Cloud 唯一的一个接口，连接至防火墙的 GE 0/0/0 接口，防火墙的接口你可以任意选择，注意后面配置的时候进入那个接口的配置视图就行了。

image-20240605011449164

然后我们进入防火墙的CLI界面:

Username:admin
Password:Admin@123

防火墙会强制要求你修改默认密码，这里会有一个新密码强度检测，我建议你设置为 admin2023.. 即可。

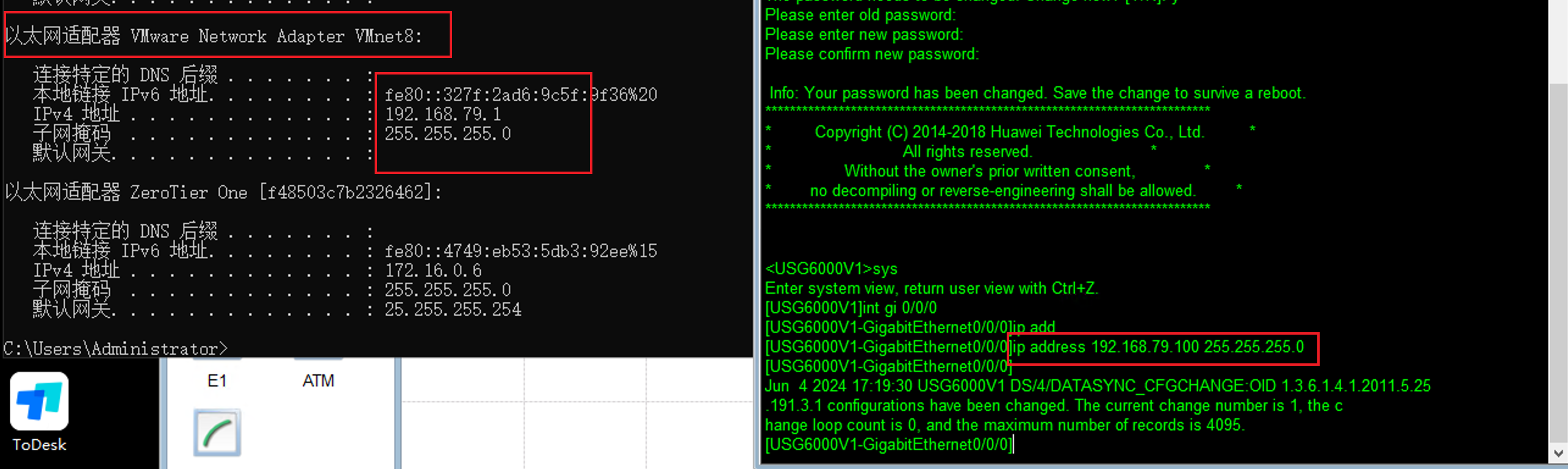

根据上文中选择的出接口来进行设置

image-20240605012003115

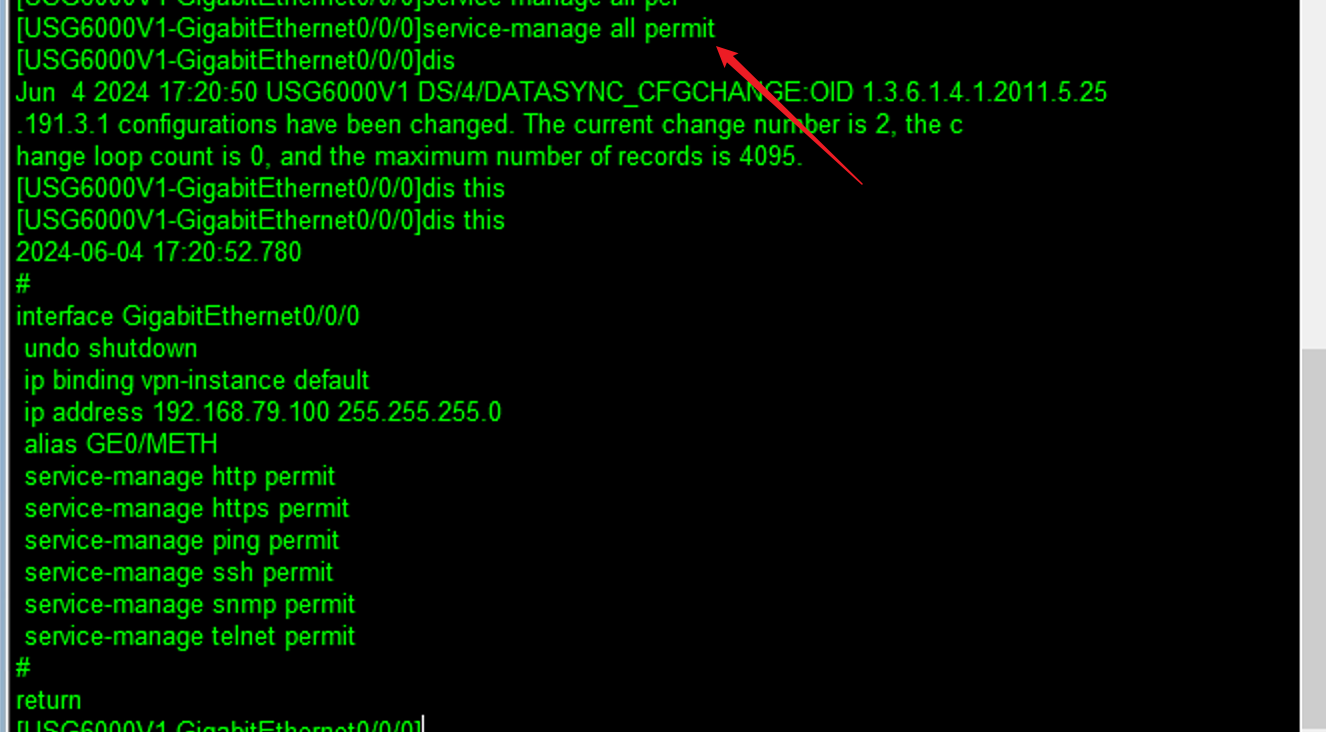

下面我们在该接口上开启 Web 管理权限

service-manage all permit

image-20240605012133869

连接

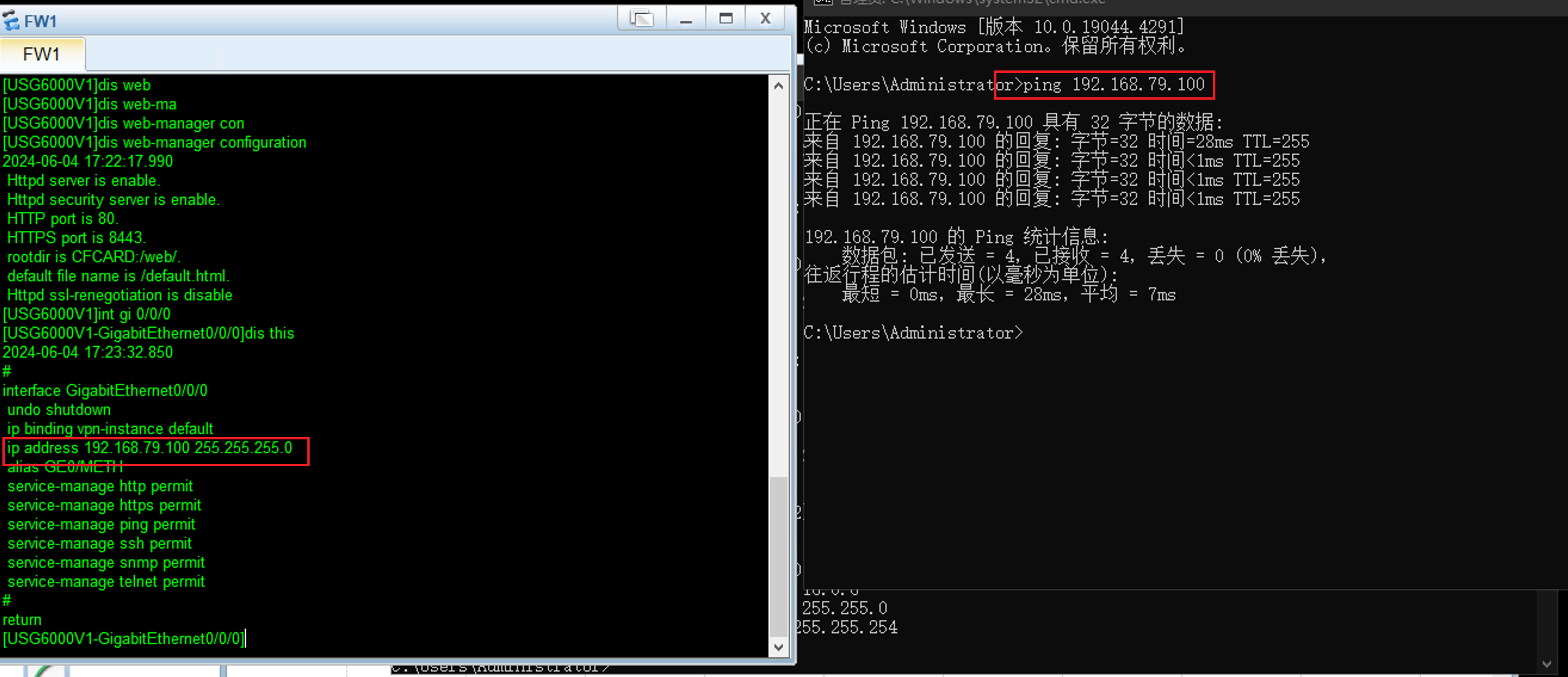

在连接之前，我们应该使用 ping命令来检测，本地主机是否与模拟器连通。

image-20240605012354502

能够连通后，检查防火墙是否开启了 Web 服务器功能

步骤一、查看Web服务器监听端口

display web-manager configuration

image-20240605012646626

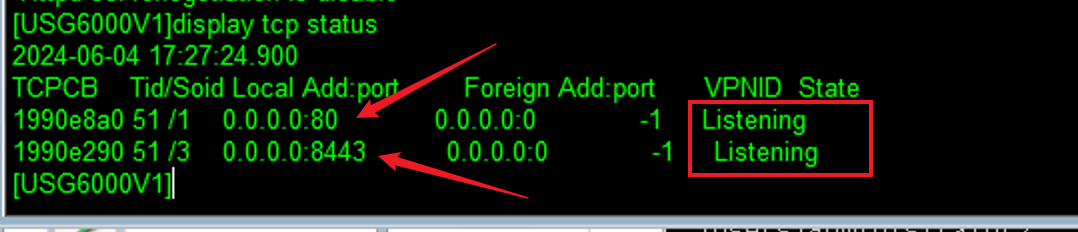

步骤二、查看是否在监听

display tcp status

image-20240605012746213

万事俱备！！！

现在我们通过https://192.168.79.100:8443访问，Web管理页面

ouou~~~

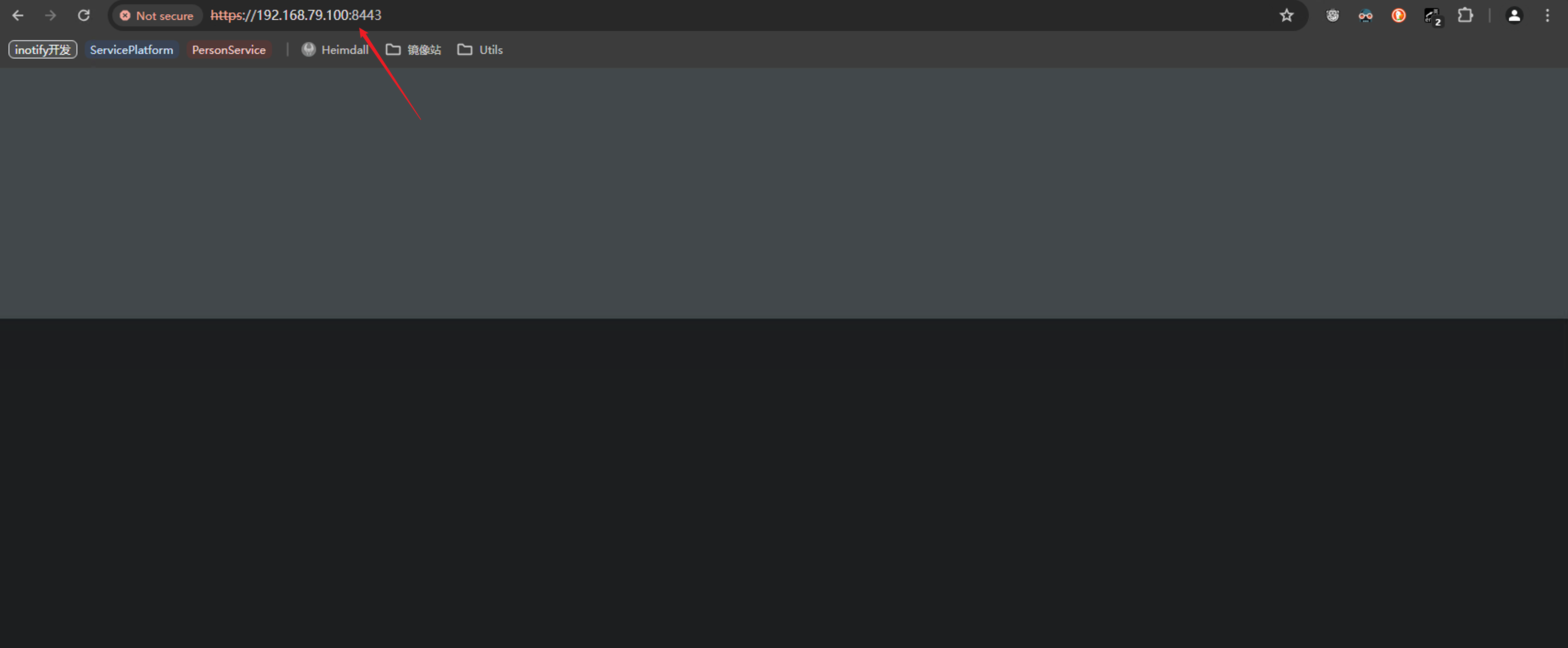

如果你和我一样，无法加载正常的页面，那么恭喜你，还得继续看教程了哈哈哈

image-20240605013106043

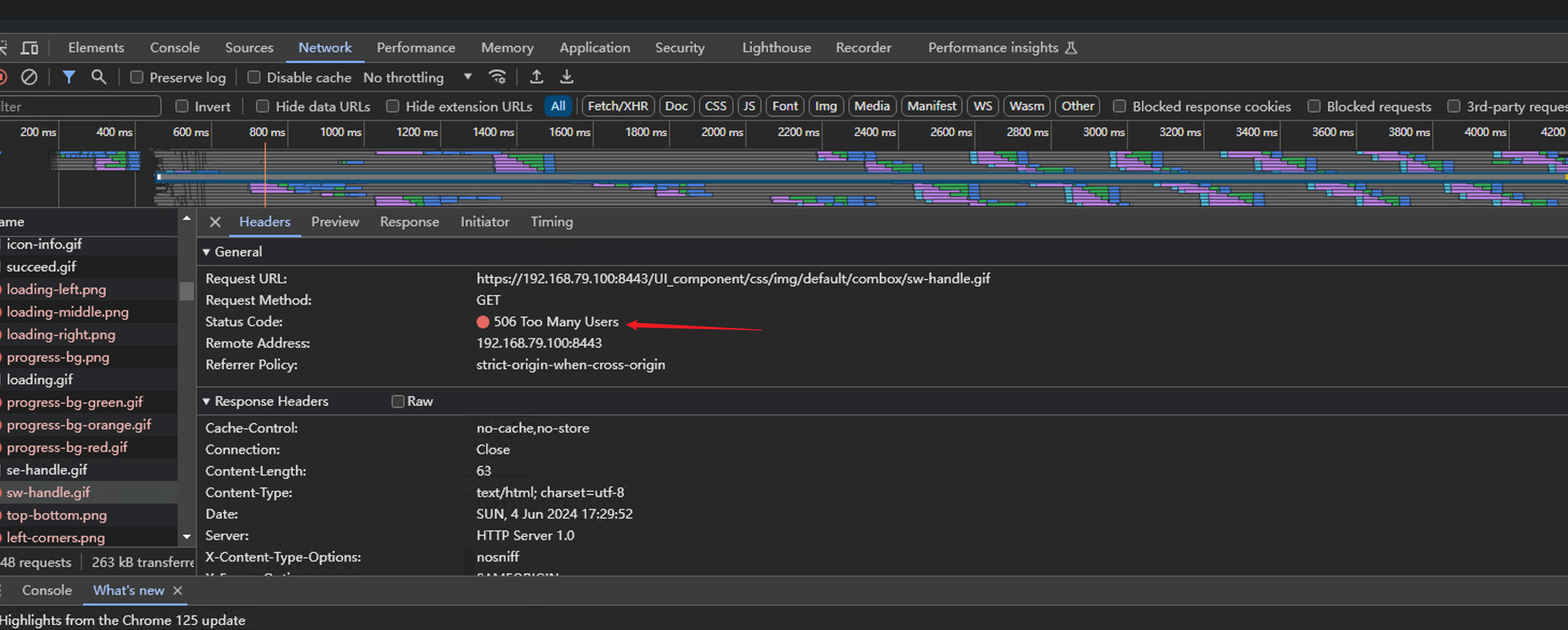

我们来分析一下原因，使用 F12 打开开发者工具，并且刷新一下页面，可以看到如下的错误。该错误表示，会话建立过多，还有其他错误类似空响应。这里我们可以猜测，建立了过多会话的原因，我们回到防火墙中查看。

image-20240605013019072

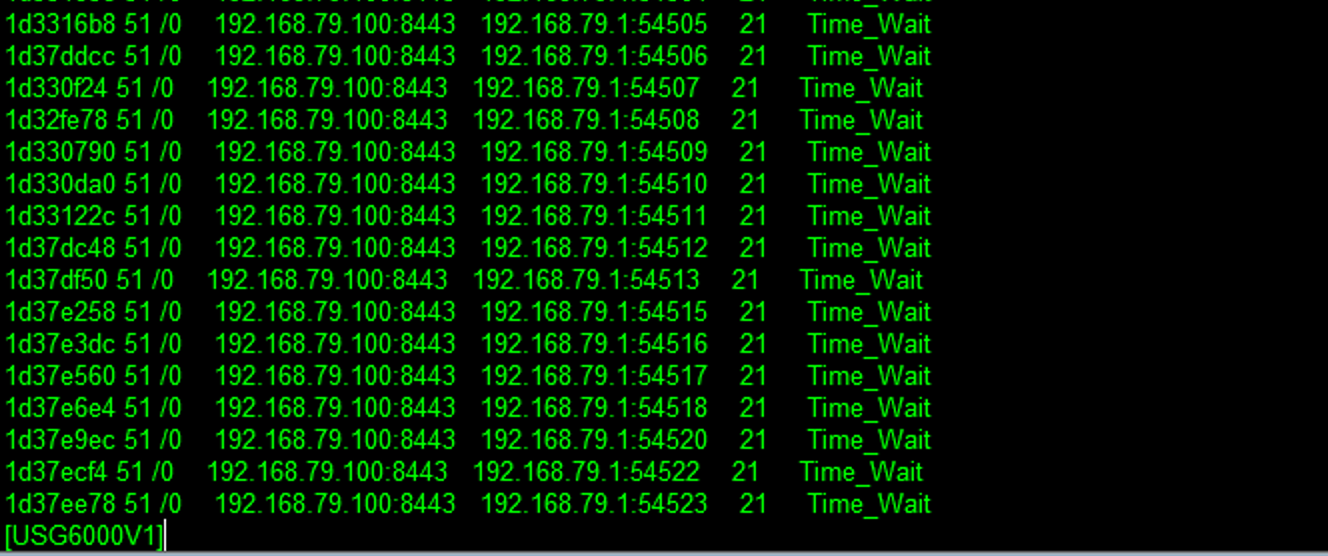

使用 display tcp status 命令可以看到，有许多tcp会话处于 Time_Wait状态

情况一、服务端认为数据传输结束了发送了结束ACK，但是我们客户机并没有收到，我想主要原因应该是我们的出接口使用 UDP 的原因，产生了丢包的情况，具体的情况解释起来有点复杂，但是这个问题很好解决。

情况二、服务器资源占用过高，无法正常处理http报文，该问题请使用 VMware 的网卡。

image-20240605013509517

对于第一种情况有两种方法：

  1. 最笨的方法，当你看到这里的时候它已经完成了，那就是等待 Time_Wait 超时，超时后接收端没有返回FIN它会自动关闭该TCP
  2. 我们使用undo web-manager enable关闭服务器，再使用web-manager enable 开启服务器，这样也可以，关闭了端口的产生程序，端口也会被系统回收。

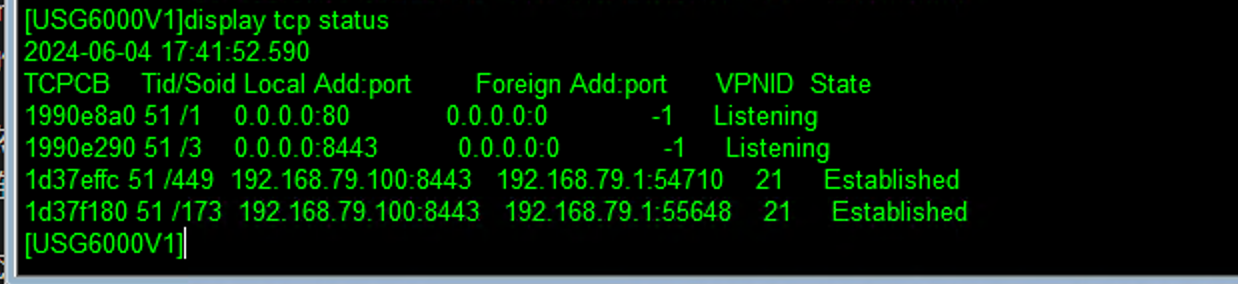

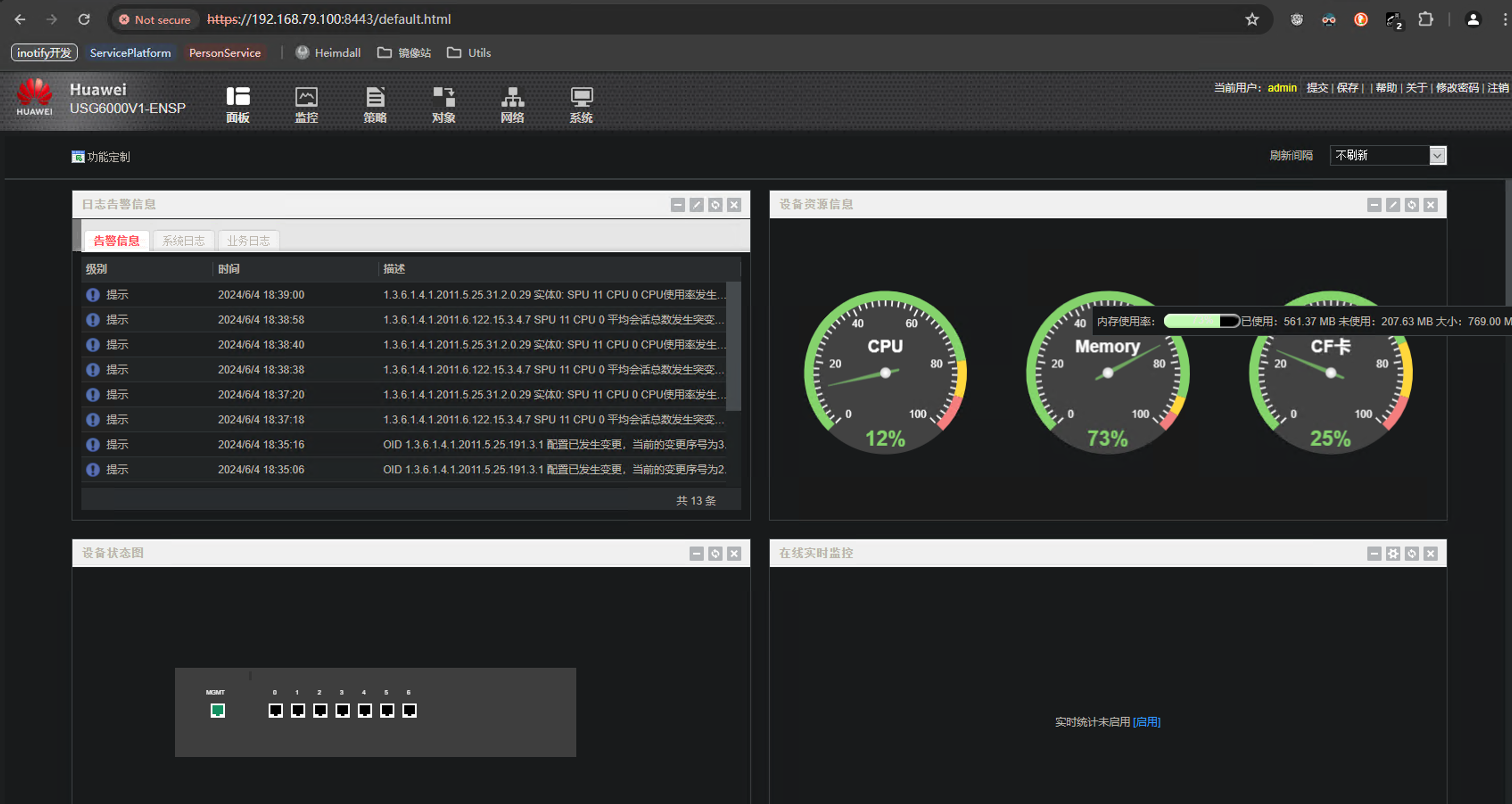

当我们再次查看 TCP 状态，处于握手成功的状态时，我们刷新页面就可以正常加载了。

image-20240605014215659

image-20240605024044688
